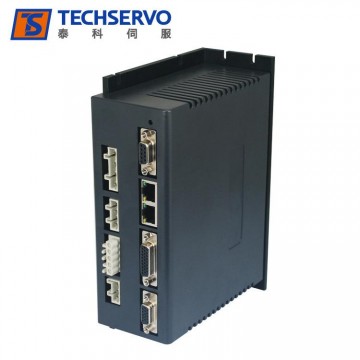

深圳泰科智能APX系列音圈无刷伺服电机驱动器
浏览: 148
品牌: 泰科智能
单价: 面议
最小起订量: 1 台
供货总量: 1000 台
发货期限: 自买家付款之日起 30 天内发货
有效期至: 长期有效
最后更新: 2023-04-23 14:00

详细信息


【简介】



       APX系列可编程精密伺服驱动器是一款通用、高性能、交/直流供电、结构紧凑的全数字伺服驱动器,最大功率可达5KW。集可编程运动控制、PLC、伺服驱动功能于一体。主要应用于直线(DDL)、力矩(DDR)、音圈、有刷、无刷伺服电机的位置、速度、转矩控制。它能以独立可编程控制(Stand-alone)、外部控制、或分布式网络控制三种模式运行,可支持增量编码器、模拟量正余弦(Sin/Cos)编码器、旋转变压器(Resolver)反馈





【主要特性】

  • 驱动电机:直线(DDL)、力矩(DDR)、音圈、有刷、无刷伺服电机

  • 控制模式:运动序列、点到点、PVT、电子齿轮、凸轮、位置、速度、转矩控制模式

  • 运行模式:独立可编程控制(Stand-alone)、外部控制、或分布式网络控制

  • 独立可编程控制:

    • 简单、直观的编程工具

    • 32个可编程运动序列

    • 可编程优先级,可由数字输入或32个寄存器选择与执行运动序列

    • 通过RS232/CAN通信可访问32个寄存器

    • 可编程上电自动运行程序

    • 可编程运动错误响应类型

    • 包含以下标准运动控制功能:

      • 运动(位置、速度、转矩、凸轮、回原点)

      • 等待(输入、延时、位置、运动完成、参数或事件)

      • 条件跳转

      • 设置增益、限制、跟踪窗口

      • 设置输出、位置触发输出

      • 使能或禁止驱动器

      • 数学与逻辑运算

      • 设置运行模式

      • 设置、读取参数变量

      • 速度单级滤波

  • 外部控制命令:

    • 步进脉冲(Step/Dir,CW./CCW,单端或差分输入,最大速率为2M)

    • +-10V模拟量位置、速度、转矩(差分输入,12位分辨率)

    • PWM速度、转矩(1-100KHz,最小脉宽220ns)

    • 编码器A/B,最大速率2M line/s(4倍频后8M)

  • 分布式网络控制:

    • RS232/CAN通信ASCII

    • CANopen DS402

    • CAN2.0B,1MBit/s

    • 可达127个站点

  • 输入输出:

    • 1个+-10V模拟量输入

    • 12个数字量输入,无光隔。1个使能专用,11个可编程通用

    • 4个数字量可编程输出,无光隔。

  • 反馈:

    • 正交增量编码器器,最大速率5M line/s(4倍频后20M)

    • 数字霍尔(U,V,W,120°电气相位差)

    • 模拟量正余弦编码器(Sin/Cos)可选

    • 旋转变压器(Reslover)可选

    • 第2编码器输入或输出(全闭环控制)

  • 逻辑供电电压18-30VDC,电机供电电压80-240VAC/100-340VDC

  • 连续电流最大20A,峰值电流最大40A

  • 保护:过流、过压、欠压、短路、接地、过温、I2t、控制错误等

  • 尺寸:195 x 150 x 65mm



【主要应用】

高速贴片机,精密点胶机,固晶机,激光切割机,机器人,数控机床,医疗设备,半导体及组装设备,印刷、包装、纺织、航空、航天等要求高速、高精度、高动态响应、低噪音、中大型自动化设备。



驱动器型号

供电电压AC

连续电流Ic(A)

峰值电流Ip(A)

编码器类型

APX-06A230-CALTE

80-230

6

18

增量编码器

APX-12A230-CALTE

80-230

12

36

增量编码器

APX-20A230-CALTE

80-230

20

40

增量编码器

  APX-20A230-CALTSC

80-230

20

40

Sin/Cos编码器

APX-20A230-CALTR

80-230

20

40

旋转变压器
